RolTop M7/23
Art.Nr.: 342250001
Der elero RolTop M7/23 hat ein Drehmoment von 7 Nm. Die Drehzahl des RolTop M7/23 beträgt 23 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der RolTop M7/23 für Links- und Rechtseinbau geeignet. Eine Besonderheit des RolTop M7/23 ist seine verbaute geräuschlose Softbremse. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen RolTop Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen RolTop ersetzen möchten. Weitere technische Daten zum RolTop M7/23 finden Sie in der Bedienungsanleitung unter Downloads.
| 6 Nm | 10 Nm | 20 Nm | 30 Nm | 40 Nm | 50 Nm | 7 Nm * | 12 Nm * |
|---|---|---|---|---|---|---|---|
| RolTop M6 | RolTop M10 | RolTop M20 | RolTop M30 | RolTop M40 | RolTop M50 | RolTop M7/23 | RolTop M12/23 |
* Schnellläufer mit 23 U/min
Produktbesonderheiten des RolTop M7/23
► geräuschlose Softbremse► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x RolTop M7/23 Art. Nr.: 342250001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
| Motorbezeichnung: | RolTop M7/23 |
|---|---|
| Drehmoment (Nm): | 7 |
| Geschwindigkeit (U/min): | 23 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 140 |
| Leistungsaufnahme (A): | 0,60 |
| Artikelnummer: | 342250001 |
| Abmessungen (C): | 466 mm |
| Abmessungen (D): | 449 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
[TAB:Motorlager]
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |

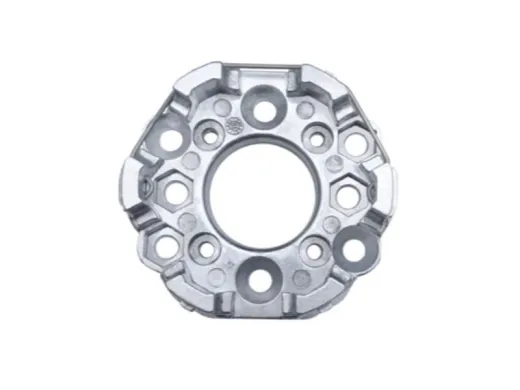

| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |
universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |

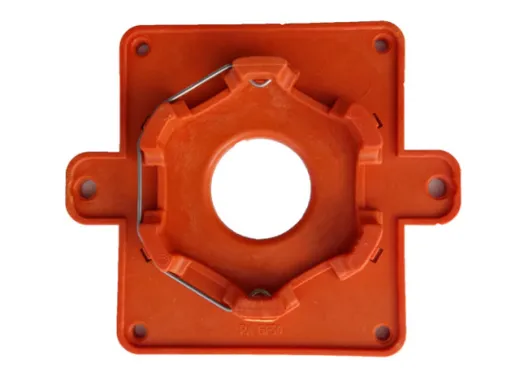

SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |

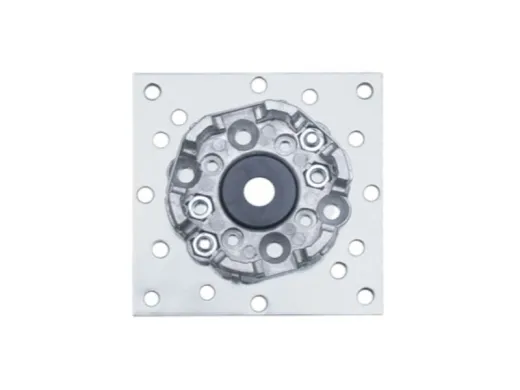

| Grundplatte, z. B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |

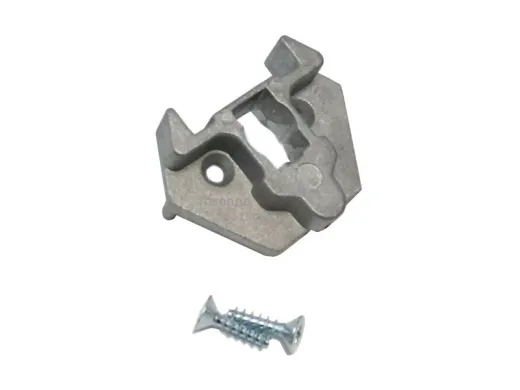

Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |

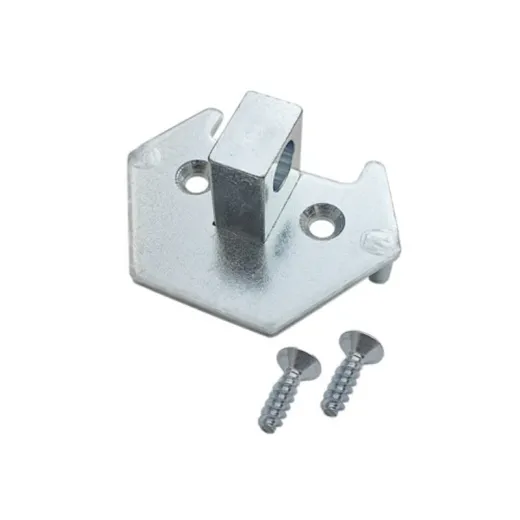

Adapterplatte 10 × 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | |||||
|

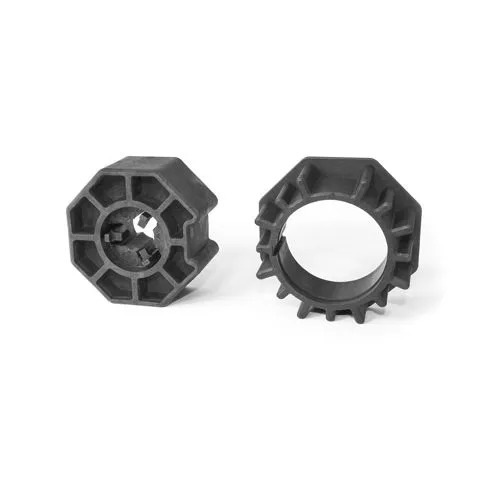

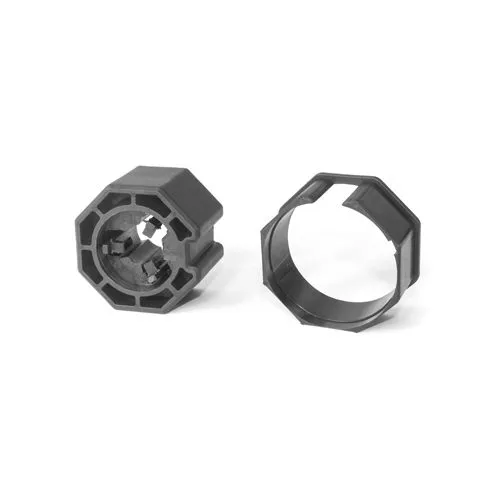

► SW 50 |

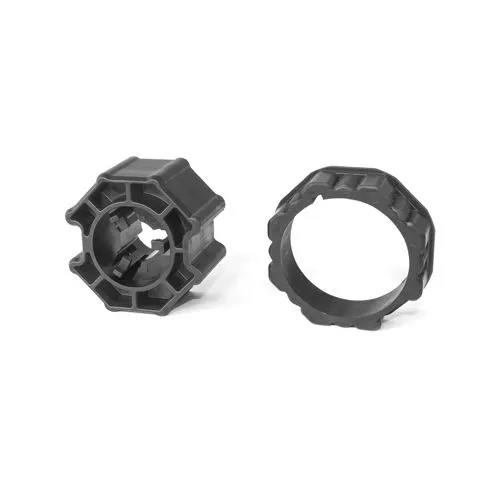

► SW 60 |
► SW 70 | |||
 |
 |
 |
|||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | |||
Optionen:
- Anschlusskabel / elero: Bitte wählen
- Anschlusskabel / elero: Lieferung ohne Anschlusskabel

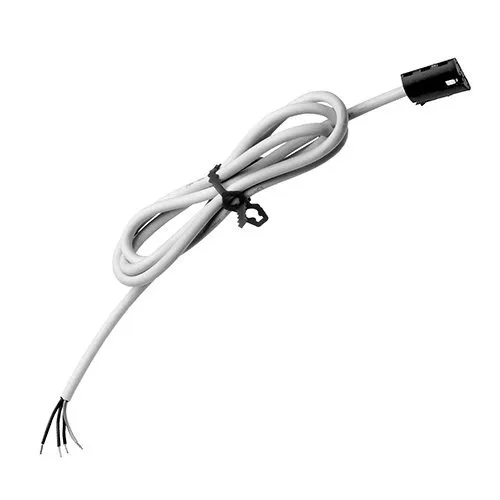

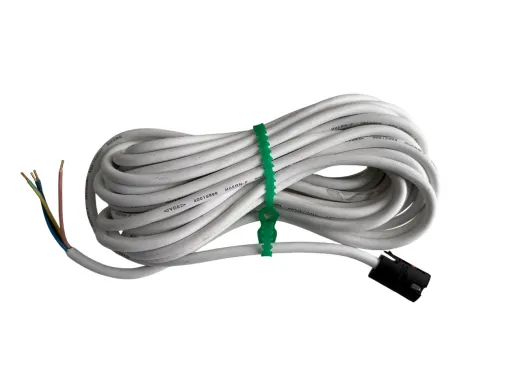

- Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)

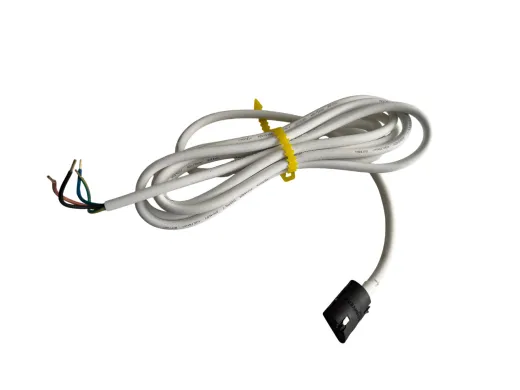

- Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)

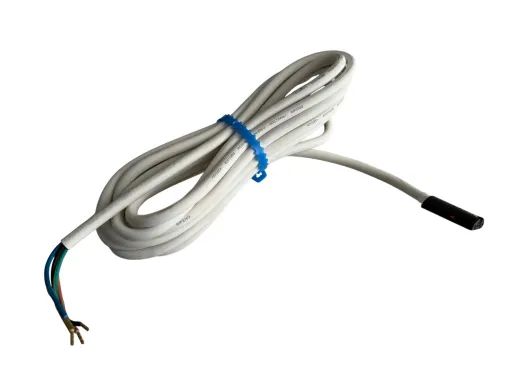

- Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
- Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)

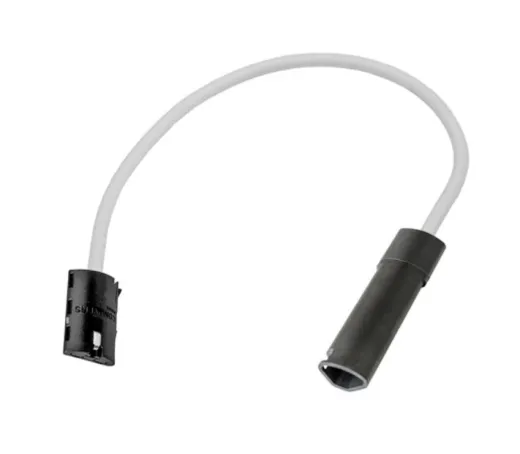

- Anschlusskabel / elero: 0,2 m / Typ 9/RevoLine Adapterkabel (+23,95 EUR)
- Motorlager / elero / BR2: Bitte wählen
- Motorlager / elero / BR2: Lieferung ohne Motorlager
- Motorlager / elero / BR2: Typ 1 / Teilkreis 48 und 60 mm (+5,59 EUR)
- Motorlager / elero / BR2: Typ 2 / Universal (+7,18 EUR)
- Motorlager / elero / BR2: Typ 3 / SKS (+6,10 EUR)
- Motorlager / elero / BR2: Typ 4 / Grundplatte VEKA (+9,17 EUR)
- Motorlager / elero / BR2: Typ 5 / Adapterplatte Typ 9 (+7,08 EUR)
- Motorlager / elero / BR2: Typ 6 / Adapterplatte 10 x 16 lang (+7,63 EUR)
- Adapterset / elero / Rollladen BR2: Bitte wählen
- Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
- Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
- Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
- Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
- Flexible Wellenanbindungen (Rollladen): Bitte wählen
- Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

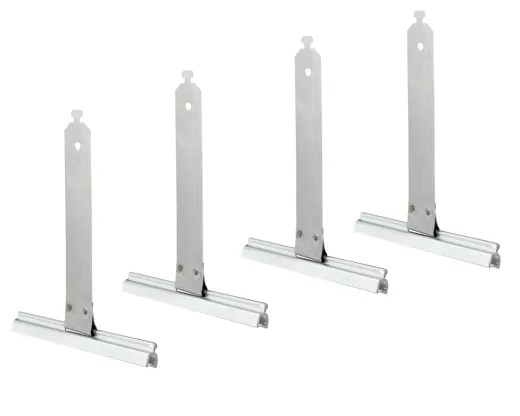

- Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
- Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
Preis:
ab 151,11 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
