RolTop/D+ S12

Art.Nr.: 308170001/990007401

Die Plug & Play Motoren (D+) mit selbstlernenden Endlagen brauchen zur Endlageneinstellung kein Montagekabel. Bei baulichen Veränderungen z. B. eine höhere Fensterbank werden die Endlagen automatisch korrigiert. Da diese Motoren über Drehmoment abschalten, sind feste Wellenanbindungen und Anschläge oben und unten zwingend erforderlich. Die Baugröße S ist verfügbar mit Drehmomenten von bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebe haben bis 8 Nm eine geräuschlose Softbremse. Weitere technische Daten zum RolTop/D+ S12 finden Sie auch in der Bedienungsanleitung unter Downloads.

**Weitere verfügbare Artikelvarianten.**
5 Nm	8 Nm	12 Nm
RolTop/D+ S5	RolTop/D+ S8	RolTop/D+ S12 (FL)

(FL) = Flachbremse

Wichtiger Hinweis

Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

Produktbesonderheiten des RolTop/D+ S12

► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)

**Endlageneinstellung des RolTop/D+ S12**
Rollladen (Oben/unten)	Endlage oben	Endlage unten
Mit Einstellstift (mechanisch)
Mit Handsender
Mit vorhandenem Rollladenschalter (elektronisch)	¹	¹
Mit Programmierkabel

¹ Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend
Diese Motoren können nur in Verbindung mit starren Wellenverbindern eingesetzt werden und es muss ein Oberer und unterer Anschlag vorhanden sein.

Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig

Im Lieferumfang enthalten sind:

1 x elero RolTop/D+ S12 Art. Nr.: 308170001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]

**Technische Daten RolTop/D+ S12**
Motorbezeichnung:	RolTop/D+ S12
Drehmoment (Nm):	12
Geschwindigkeit (U/min):	17
Stromversorgung:	230/50 V Hz
Stromaufnahme (Watt):	168
Leistungsaufnahme (A):	0,73
Endschalterbereich (Umdrehungen):	40
Betriebsdauer:	4 min S2
Softbremse:
Artikelnummer:	308170001
Abmessungen (C):	534 mm
Abmessungen (D):	517,5 mm
Rohrdurchmesser:	35
Schutzart:	IP 44

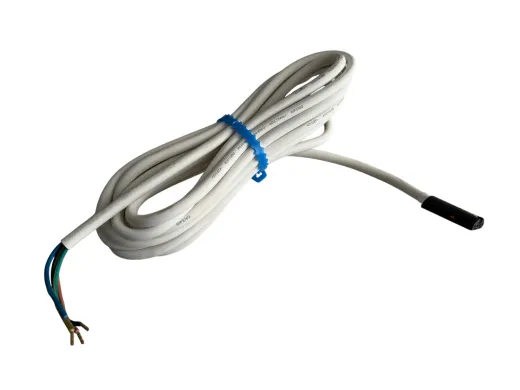

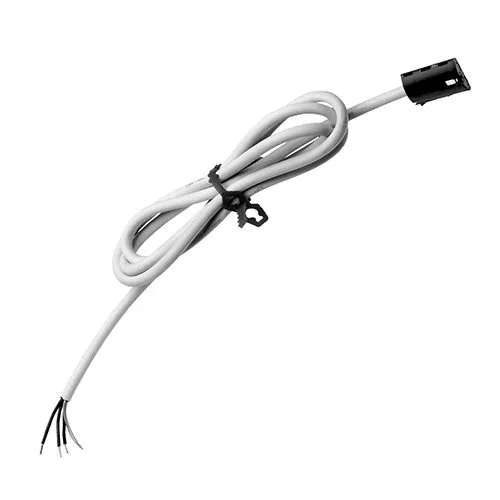

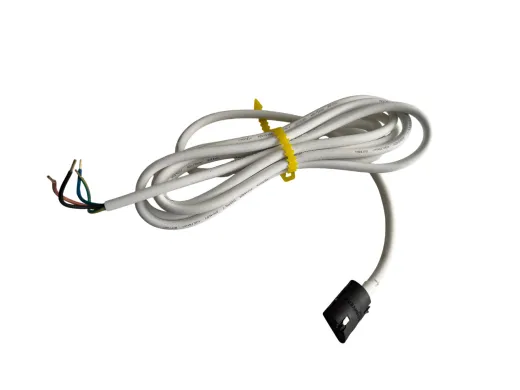

Anschlusskabel steckbar:	• oprtional • ab 2 Meter

[TAB:Motorlager]

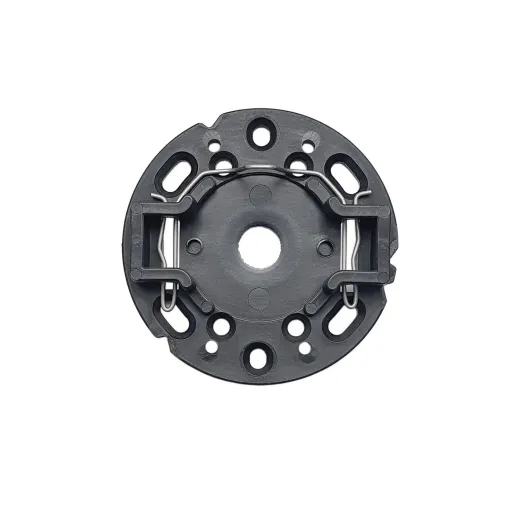

*► Typ 1*
Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Art. Nr.: 231080001 \| Art. Nr.: 990007401

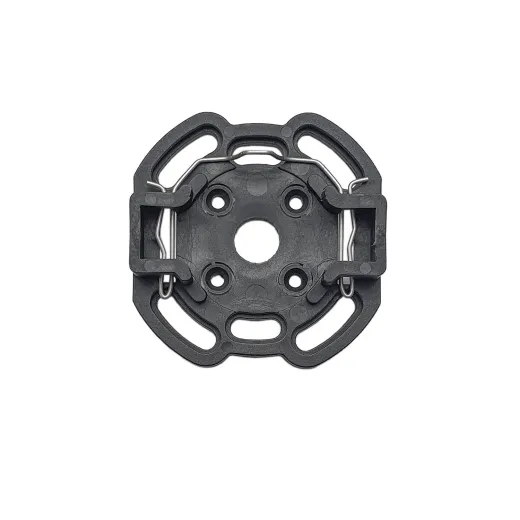

*► Typ 2*
Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Art. Nr.: 233220001 \| Art. Nr.: 990007401

*► Typ 3*
Adapter 10 x 10 mm (Vierkant) (Wenn Motorlager bauseits schon vorhanden)	Art. Nr.: 220400001

[TAB:Adapterset]

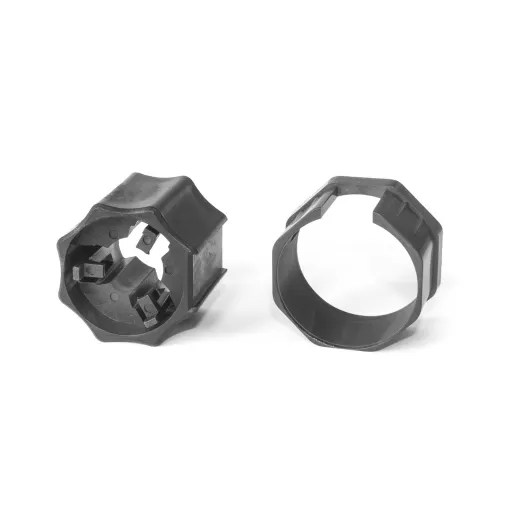

Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe S / Rohrdurchmesser Ø 35 mm].
► SW 40 8-kant, SW 40	► SW 50 8-kant, SW 50	► SW 60 8-kant, SW 60

Art. Nr.: 220100001	Art. Nr.: 220060001	Art. Nr.: 220050001
