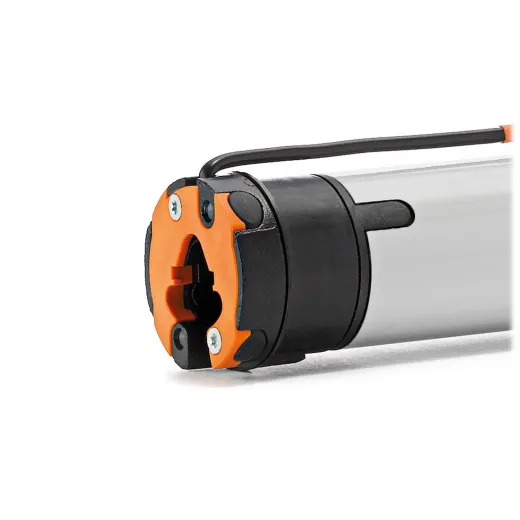

RolTop S12-868

Art.Nr.: 308140006/990007401

Mit der Entwicklung der S-Antriebe für die Baureihen RolTop hat elero das Sortiment für kleine Rollläden deutlich verbessert. Der Antrieb RolTop S12-868 hat einen Durchmesser von 35 mm, ist mit bidirektionalem Funkempfänger (868 MHz) und hat eine Drehzahl von 17 Upm. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel (Einstellkabel) oder Funksender. Diese Antriebe der Baugröße S sind verfügbar mit Drehmomenten von 5 bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm, 10 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei den S-Antrieben ist eine geräuschlose und verschleißfreie „Softbremse“ bei einem Drehmoment bis einschließlich 8 Nm möglich. Weitere technische Daten zum RolTop S12-868 finden Sie in der Bedienungsanleitung unter Downloads.

**Weitere verfügbare Artikelvarianten.**
5 Nm	8 Nm	10 Nm	12 Nm
RolTop S5-868	RolTop S8-868	RolTop S10-868 (FL)	RolTop S12-868 (FL)

(FL) = Flachbremse

Wichtiger Hinweis

Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.

Produktbesonderheiten des RolTop S12-868

► Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)
► Endlagen über Handsender einstellbar
► intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)

**Endlageneinstellung des RolTop S12-868**
Rollladen (Oben/unten)	Endlage oben	Endlage unten
Mit Einstellstift (mechanisch)
Mit Handsender
Mit vorhandenem Rollladenschalter (elektronisch)
Mit Programmierkabel

Endlagen über eingelernten Sender einstellbar. Löschen der frei eingestellten Endlagen ist nur mit Montagekabel oder eingelernten Sender möglich.

Im Lieferumfang enthalten sind:

1 x elero RolTop S12-868 Art. Nr.: 308140006

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]

**Technische Daten RolTop S-868**
Motorbezeichnung:	RolTop S12-868
Drehmoment (Nm):	12
Geschwindigkeit (U/min):	17
Stromversorgung:	230/50 V Hz
Stromaufnahme (Watt):	168
Leistungsaufnahme (A):	0,73
Endschalterbereich (Umdrehungen):	40
Betriebsdauer:	4 min S2
Softbremse:
Artikelnummer:	308140006
Abmessungen (C):	534 mm
Abmessungen (D):	517,5 mm
Rohrdurchmesser:	35
Schutzart:	IP 44
Anschlusskabel steckbar:	• oprtional • ab 2 Meter

[TAB:Motorlager]

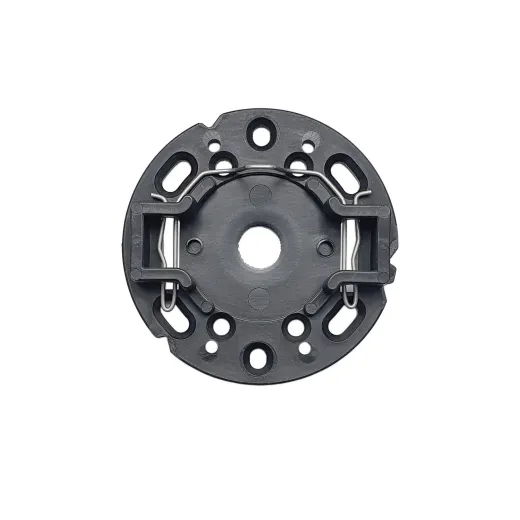

*► Typ 1*
Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Art. Nr.: 231080001 \| Art. Nr.: 990007401

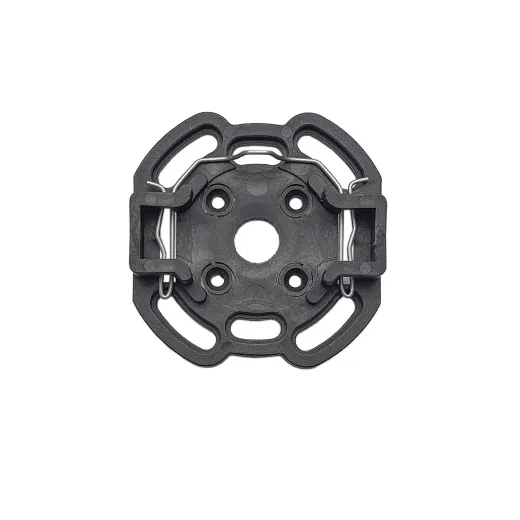

*► Typ 2*
Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Art. Nr.: 233220001 \| Art. Nr.: 990007401

*► Typ 3*
Adapter 10 x 10 mm (Vierkant) (Wenn Motorlager bauseits schon vorhanden)	Art. Nr.: 220400001

[TAB:Adapterset]

Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe S / Rohrdurchmesser Ø 35 mm].

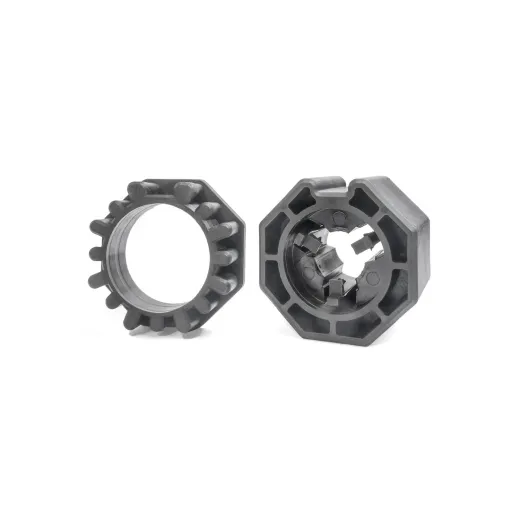

► SW 40 8-kant, SW 40	► SW 50 8-kant, SW 50	► SW 60 8-kant, SW 60

Art. Nr.: 220100001	Art. Nr.: 220060001	Art. Nr.: 220050001

Optionen:

Anschlusskabel / elero: Bitte wählen
Anschlusskabel / elero: Lieferung ohne Anschlusskabel

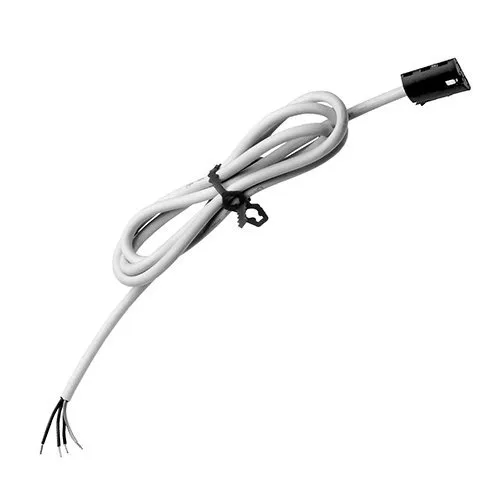

Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,52 EUR)
Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,87 EUR)
Anschlusskabel / elero: 5 m / steckbar (weiß) (+10,09 EUR)
Motorlager / elero / BR1: Bitte wählen
Motorlager / elero / BR1: Lieferung ohne Motorlager
Motorlager / elero / BR1: Typ 1 / Teilkreis 48 und 60 mm (+2,98 EUR)
Motorlager / elero / BR1: Typ 2 / Teilkreis 48 und 60 mm, Langloch (+2,98 EUR)
Motorlager / elero / BR1: Typ 3 / Adapter 10 x 10 mm (vierkant) (+4,97 EUR)
Adapterset / elero / BR1: Bitte wählen
Adapterset / elero / BR1: Lieferung ohne Adapterset
Adapterset / elero / BR1: SW40, 8-kant (+5,11 EUR)
Adapterset / elero / BR1: SW50, 8-kant (+9,31 EUR)
Adapterset / elero / BR1: SW60, 8-kant (+10,31 EUR)
Flexible Wellenanbindungen (Rollladen): Bitte wählen
Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

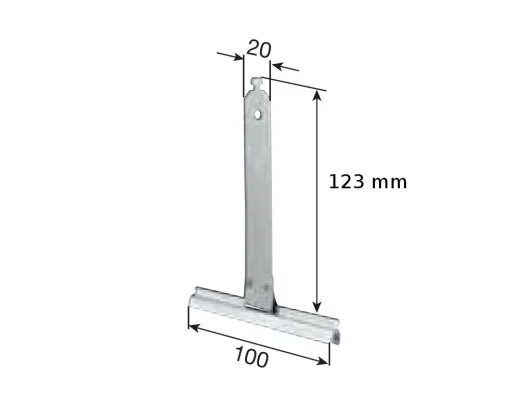

Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)

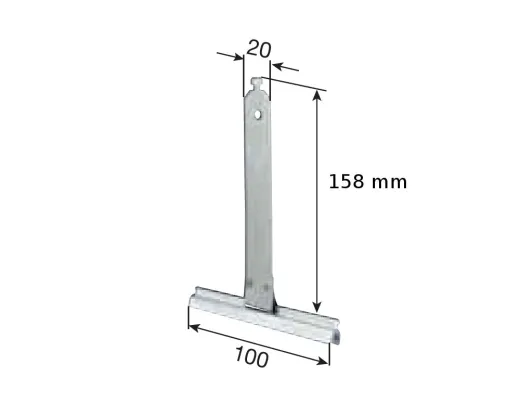

Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
Einhängeklammern (Rollladen): Bitte wählen
Einhängeklammern (Rollladen): Lieferung ohne Klammern
Einhängeklammern (Rollladen): für 8-kant Welle SW40 (+1,98 EUR)
